Test de portée des modules NRF24L01 PA LNA

J'ai profité de ce week end de trois jours pour effectuer des tests de portée des modules NRF24L01+PA+LNA

Le NRF24L01 est un module de type émetteur-récepteur fonctionnant en 2.4Ghz de chez Nordic semiconductor et disposant d'un connecteur SMA à polarisation inversée pour une portée maximum.

De plus grâce au circuit PA et LNA il intègre une antenne externe permettant d'atteindre des distances plus importantes de ceux sans antenne externe.

Pour effectuer mes tests j'ai donc mis la carte en mode  RF24_PA_MAX et RF24_250KBPS ( vitesse de 250kbs )

Lorsque vous achetez ces modules il est souvent indiqué qu'ils ont une porté de 1.1 Km ( en vue ), j'ai commencé par me mettre à une distance d'un peu moins de 1 Km, 964 mètres exactement et à ma bonne surprise cela fonctionnait parfaitement.
Au vue de ce résultat, j'ai poursuivi en me mettant cette fois à une distance un peu grande et avec une vue moins direct.
Je me place donc cette fois à 1.14 km et cela fonctionne toujours alors que cette fois je ne suis plus en vue direct et avec plusieurs arbre devant.

Je suis vraiment satisfait du résultat qui est conforme avec les specs annoncé.
Il est donc possible d'établir un réseau assez large sur un territoire donné.

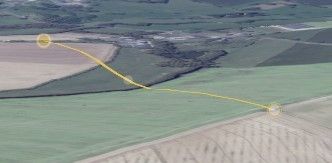

Voici les distances mesurées avec google maps et les photos prise des endroits de test.

1er Test

2ème test

La portée du NRF24L01 est donc bien respectée.
