Fabrication de circuits imprimés pour 2$

Publié par Thibault sur 3 Mai 2018, 10:38am

Catégories : #PCB, #JLCPCB

Apres avoir fait mes premiers prototypes sur plaques d'essais à trous, j'ai décidé de miniaturiser le tout et de les faire en circuit imprimé.
Pour cela j'ai commencé par modéliser et effectué le routage sous Eagle.
Une fois optimisé, je me suis mis à la recherche d'un fabricant de PCB.
Apres avoir fait le tour des différents fabricants que l'on trouve sur internet, j'ai choisi JLCPCB ( fabricant chinois ).
Mon choix c'est porté sur ce fabricant car JLCPCB est la plus grande entreprise de fabrication de circuits imprimés, de plus il propose un coût de fabrication de 2$ pour 10 PCB et offre 20$ sur les frais de ports.

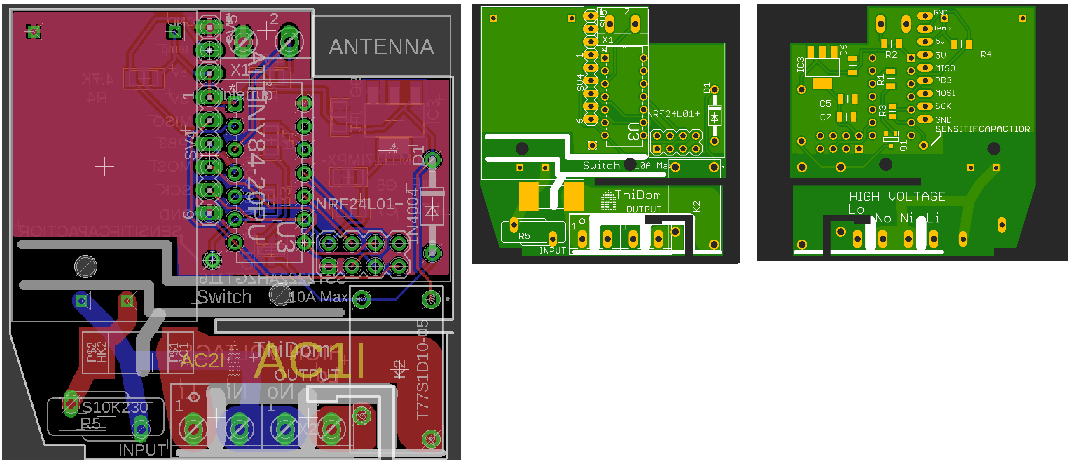

Voici le résultat de ma modélisation sous Eagle.

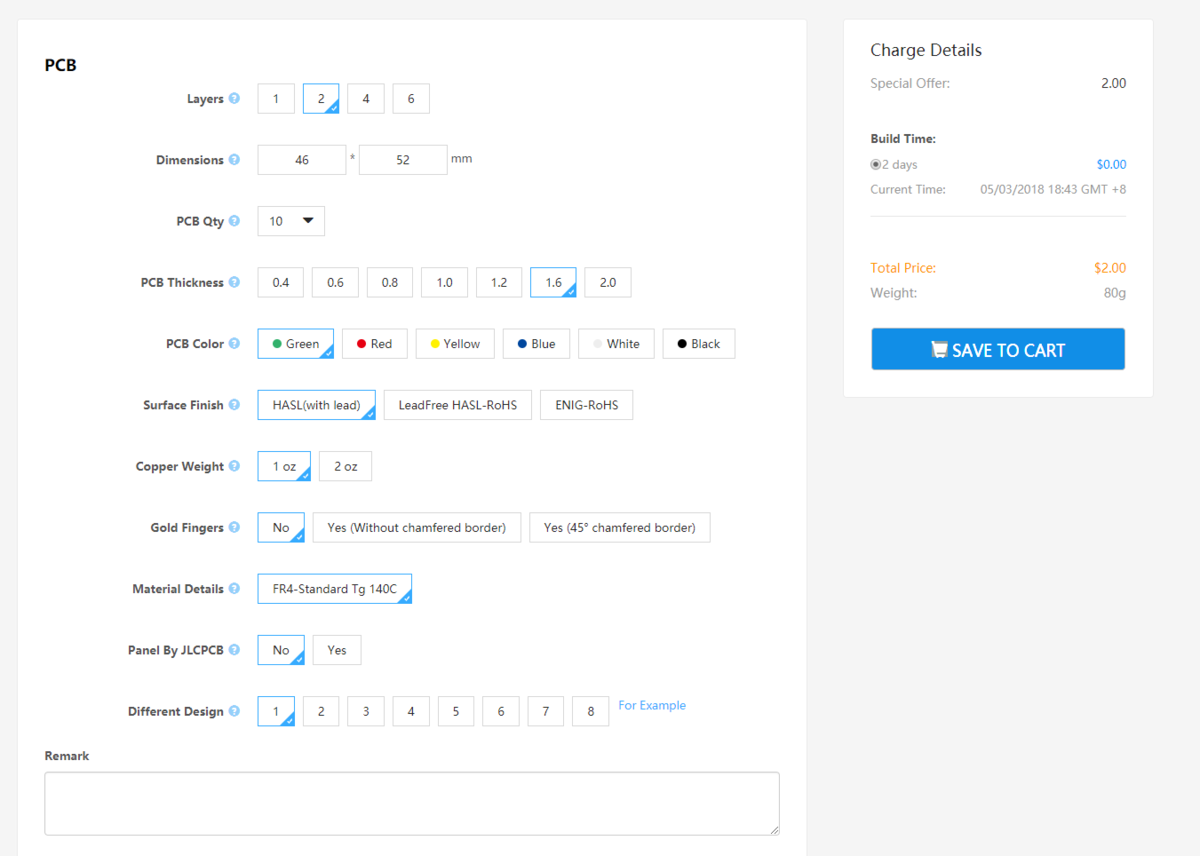

Au début de la commande JLCPCB propose plusieurs critères de fabrication ( nombre de couche, quantité, épaisseur, couleur ... ),
si vous souhaitez avoir l'offre de 2$ il est préférable de laisser la sélection par défaut sinon surveillez le prix à droite.

Ensuite il suffit d'uploader vos fichiers gerber ( Eagle, Altium, Kicad, Diptrace ).

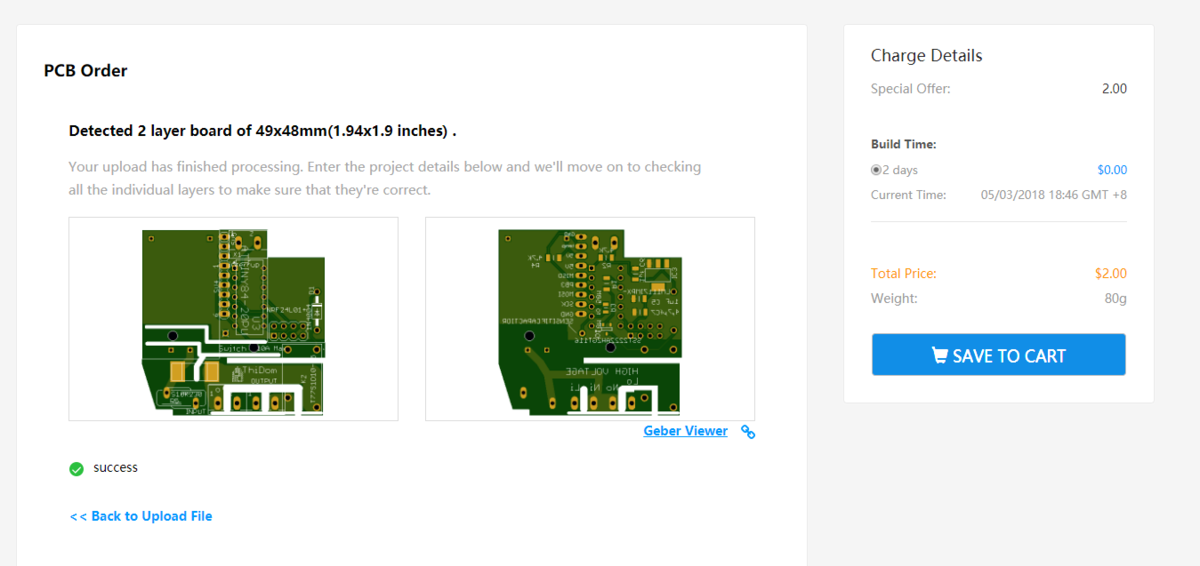

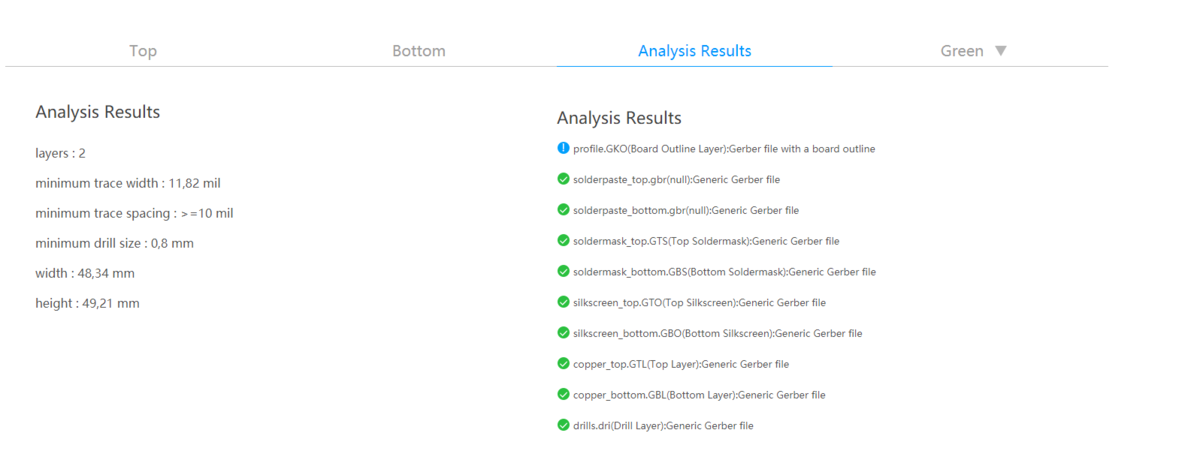

Une fois les fichiers téléchargés, le fichier Gerber sera affiché. Le lien Gerber Viewer permet d'afficher les vérifications effectuées par le vérificateur et donc de savoir si celui-ci a détecté des erreurs via l'onglet Analysis Results.


Afin de faire une première vérification ( avant d'uploader vos fichier ) il est possible d'utiliser Gerber Viewer.
S'il n'y a aucun problème, vous pouvez sauvegarder votre panier.

Au moment de la commande, vous avez le choix entre deux modes d’expédition:

  1. DHL ( livraison estimée en 3-4 jours ) environ 23$ mais si c'est votre première commande, comme je l'ai dit précédemment JLCPCB offre 20$ donc cela vous reviens aux alentours de 3$
  2. Air Mail ( plusieurs semaine ) environ 8$

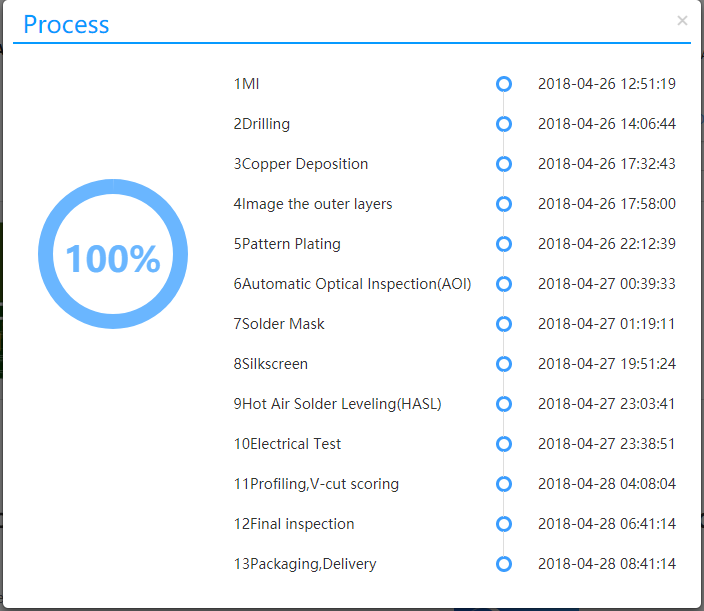

Une fois votre commande validée, vous avez accès au Process de fabrication qui permet de savoir où en est votre PCB.
La fabrication prend environ 2 jours.

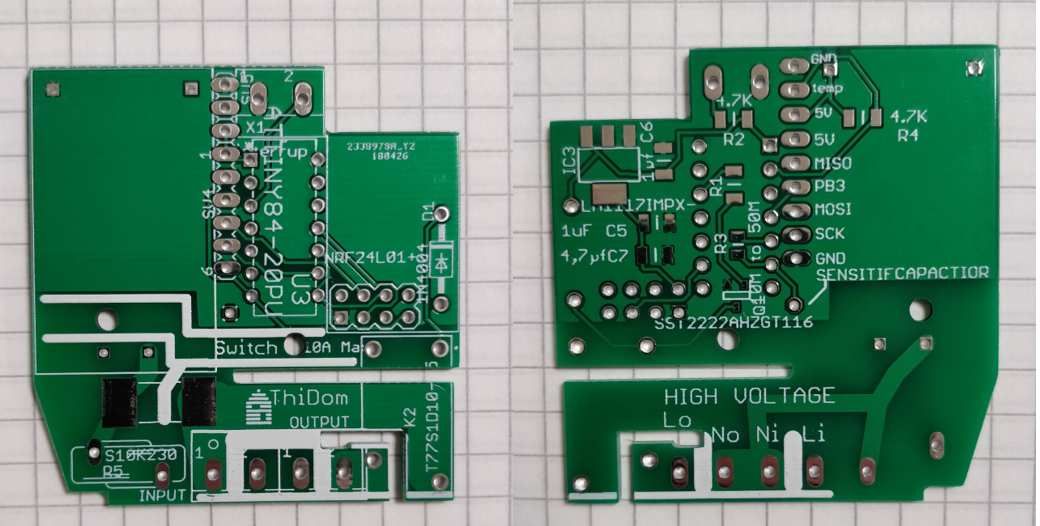

Pour cette première commande de PCB, je suis très satisfait du service et du résultat.
Les PCB reçus sont identiques à l'affichage du fichier Gerber.



J'ai donc commandé ces PCB le 26 Avril et je les ai reçus le 2 Mai, donc fabrication + expédition en moins d'une semaine sachant qu'il y a avait le 1er Mai férié.


Je n'ai aucune affiliation avec JLCPCB , cette article est uniquement à titre d'information afin que vous sachiez ce qu'il se passe si vous commandez chez JLCPCB .
