Sonde de température DS18B20 via Attiny84

Publié par Thibault sur 11 Février 2018, 19:08pm

Catégories : #NRF24L01, #DS18B20, #Attiny, #Attiny84

Dans cet article nous allons voir comment mesurer la température d'une sonde DS18B20 et la transmettre via un NRF24L01, le tout avec un Attiny84.

Pour cela nous avons besoin du matériel suivant :

Attiny84



Un Attiny84



Une sonde DS18B20



Une resistance 4.7Kohms



Un NRF24L01  (avec antenne sur PCB )

La sonde DS18B20:
sa tension de fonctionnement est comprise entre 3V et 5V.
La plage de mesure est comprise entre -55 et 125°C.
Il est possible de régler la précision de la mesure, plus la précision est grande plus le délai de mesure est important.
Voici un tableau récapitulant la précision:

Précision en bits 9 10 11 12
Précision en température 0,5°C 0,25°C 0,125°C 0,0625°C
Délai de mesure 93,75 ms 187,5 ms 375 ms 750 ms

La sonde DS18B20 fonctionne sur le bus 1-Wire, ce qui signifie qu'il est possible d'en brancher plusieurs sur le même port et que chacune des sondes aura un identifiant unique.

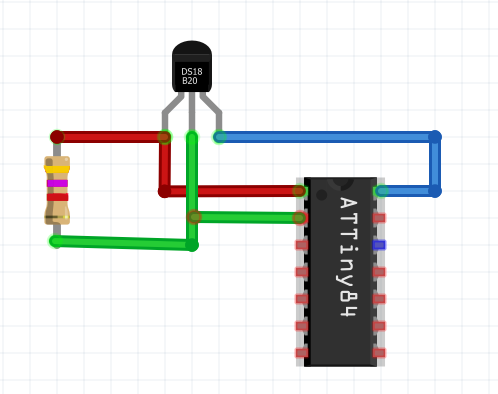

Branchement:

















Branchement du NRF24L01:
