Système domotique à base d'Arduino et de Raspberry


Domotiser un appareil grâce à un relai

Publié par Thibault sur 6 Octobre 2017, 09:49am

Catégories : #Attiny, #Relais, #NRF24L01

Nous avons vu précédemment comment domotiser une lampe à l'aide d'un arduino.
J'ai retravaillé depuis sur ce module afin de le rendre plus compacte.
Pour cela j'ai utilisé :

  • 1 plaque de prototypage perforée
  • 1 abaisseur de tension HLK-PM01 ( 230v -> 5V )
  • 1 régulateur de tension ( AMS1117 5V -> 3.3V) ( remplacé par la suite par un LM1117 )
  • 1 Attiny84
  • 1 NRF24L01  (avec antenne sur PCB )
  • 1 Condensateur 220µF ( entre les bornes 5V et GND de AMS1117 )
    • Remplacement pour le LM1117
      • 1 Condensateur 10µf ( entre les bornes 5V et GND du LM1117 )
      • 1 Condensateur 100µf ( entre les bornes 3.3V et GND du LM1117 )
  • 1 Condensateur 47µF ( entre les bornes 3V et GND du NRF24L01 )
  • 9 pin male male
    •  6 pour programmer l'Attiny84
    •  3 pour capteur de température
  • 1 résistance de 4,7 ohms ( pour capteur de température )
  • 1 Relais

Ce module permet donc de commander n'importe quel appareil électrique jusqu'à 10 Ampères.

Il est encore possible de réduire la taille en faisant imprimer un PCB ( si quelqu'un connait un bon fabricant n’hésitez pas )

Voici maintenant le module.

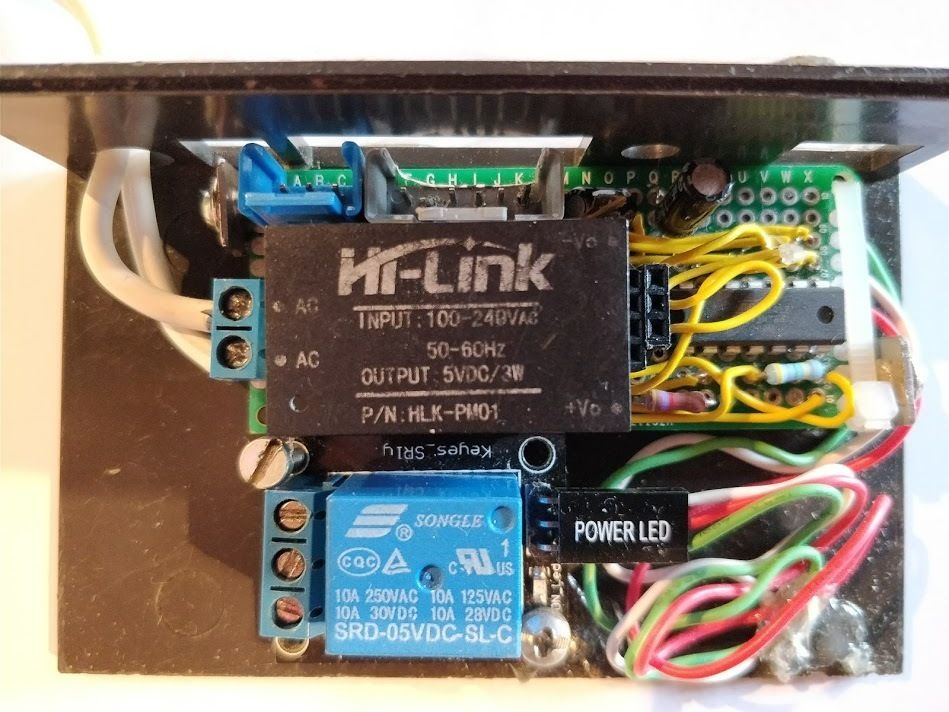

Sans NRF24

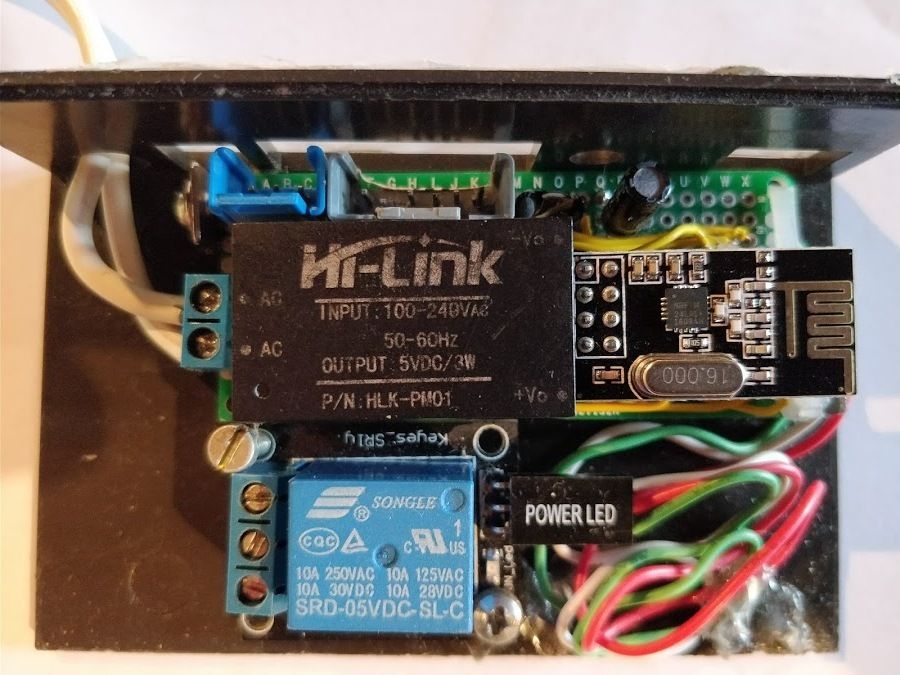

Avec NRF24

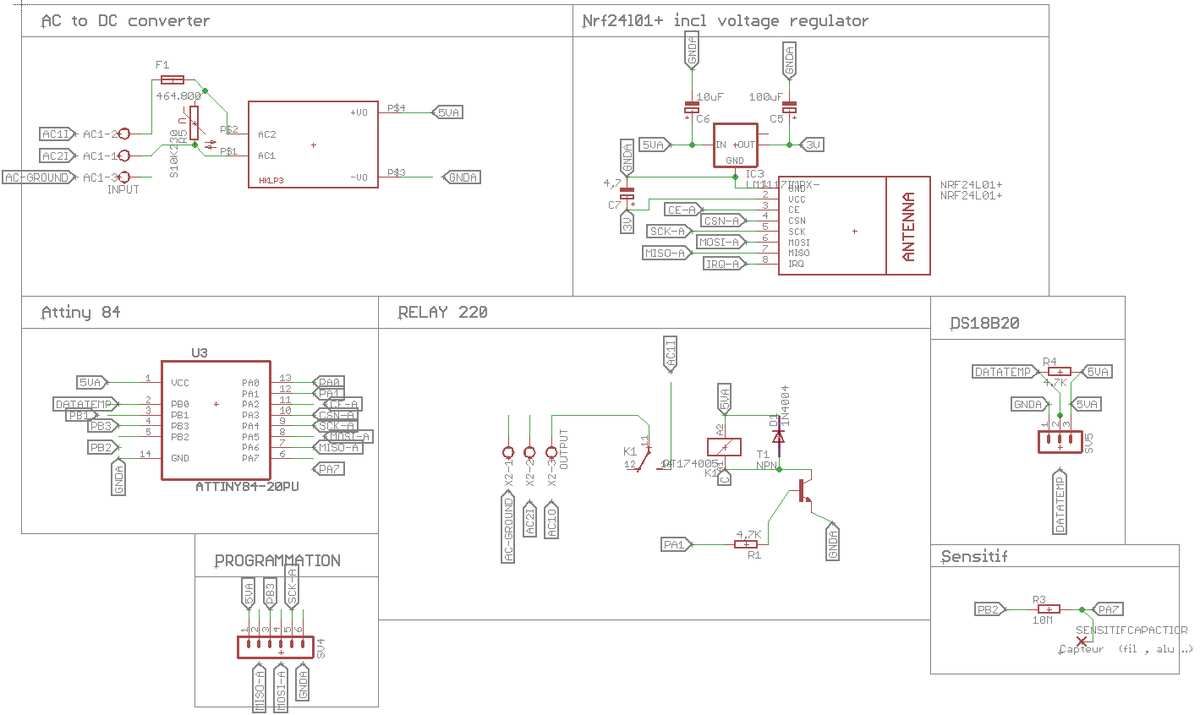

Schema

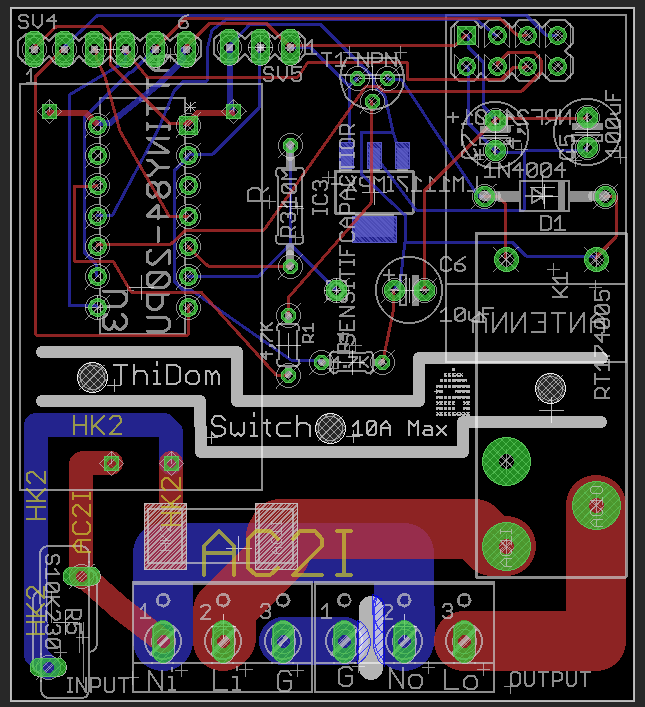

PCB



Pour être informé des derniers articles, inscrivez vous :

Commenter cet article

T
bonjour, je realise depuis quelque temps des petit bricolage a base d’arduino et de raspberry je suis très intéressé par ton installation, a-tu l’intention de partager ton code source de l’interface et des scetch? dans tout les cas bravo ! et bonne continuation!
Répondre
T
Bonjour,
quel genres de petit bricolage réalises tu ? ( aurais tu un twitter, google+, ... où tes montages sont visibles. )
Qu'est ce qui t’intéresse exactement dans mon installation ?
Souhaites tu faire de la domotique?
Je n'avais pas pour idée de partager mon code source pour l'instant, j'ai passé beaucoup de temps à développer l'ensemble du système et n'aimerait pas que quelqu'un l'utilise dans le but de se faire un bénéfice dessus.
Après je peux étudier toutes proposition.
